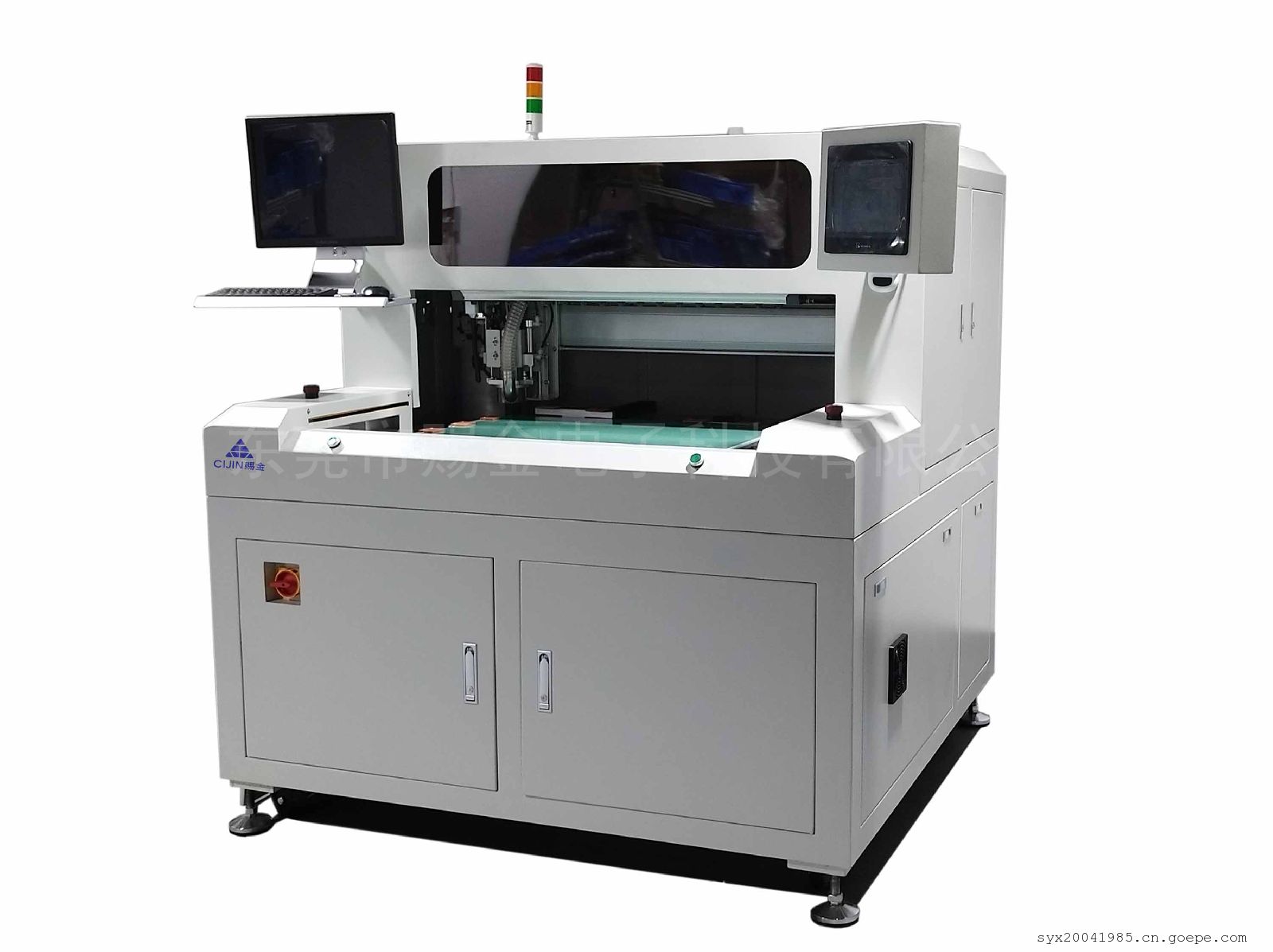

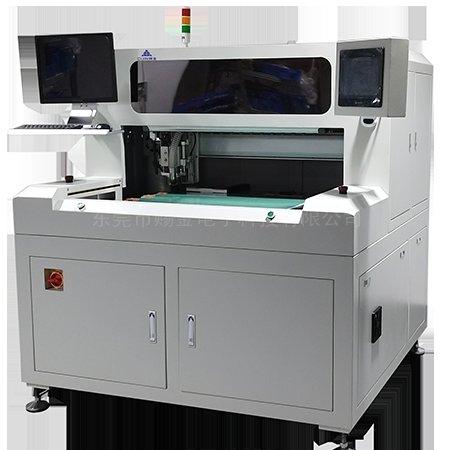

自动半固化片钻孔机CJ-PPE-830A
产品用途：
主要用于半固化片钻铆钉孔、slot孔、组合定位孔等
性能优势：
1.可选择钻圆孔，Slot孔模式；
2.钻孔精度高，可以达到±0.1mm；
3.钻孔速度快，2～3秒/孔（单指钻孔）；
4.孔型效果好，无批锋和残胶、无胶渣。
5. 自动更换刀具。
peculiarity特点
利用高转速主轴夹头夹持钻孔刀具高速旋转，配合伺服驱动定位装置达成印刷电路板
胶片(Prepreg)钻孔功能：
1. 将半固化片需要钻孔坐标用矢量档(X.Y)以数据订出标准坐标后，由控制系统分别
送出 具体数据给加工轴，加工轴依指定的坐标移动来达到加工的目的；
2. 将标准坐标孔径、尺寸及生产料号的生产有关信息输入钻孔机作为加工的相关条件；
3. 做好生产前准备工作如上板、执行坐标命令并钻孔；
4.钻头钻孔数到达警示:设定钻头钻孔数,到达后会自动报警；
5.具有安全保护光栅、急停开关， 操作安全可靠；
6.机台配有自动循环水系统冷却主轴，具备过热保护报警提醒；
| Specitications规格参数 |
| 序号 |
项 目 |
技术、参数 |
| 1 |
*大加工尺寸 |
25“*30“ |
| 2 |
钻孔厚度 |
max：15mm |
| 3 |
钻孔精度 |
±0.1mm |
| 4 |
作业孔数 |
*大16孔/组 |
| 5 |
主轴转速 |
Max 60000RPM |
| 6 |
对位方式 |
靠边对位 |
| 7 |
钻孔速度 |
2～3秒/孔 |
| 8 |
钻孔孔径 |
1.0～8.0mm |
| 9 |
气源要求 |
5～8kg/cm2 |
| 10 |
电源要求 |
三相五线制 电压AC380；频率50 Hz ；电流≤20A |
| 11 |
平均功率 |
≤3kW |
| 12 |
集尘管径 |
Φ75mm |
| 13 |
集尘量 |
3HP,风量2.0CMM,负压800H2O |
| 14 |
外形尺寸 |
L1480*H1730*W1430mm |
| 15 |
设备重量 |
1500kg |
|
