详细信息

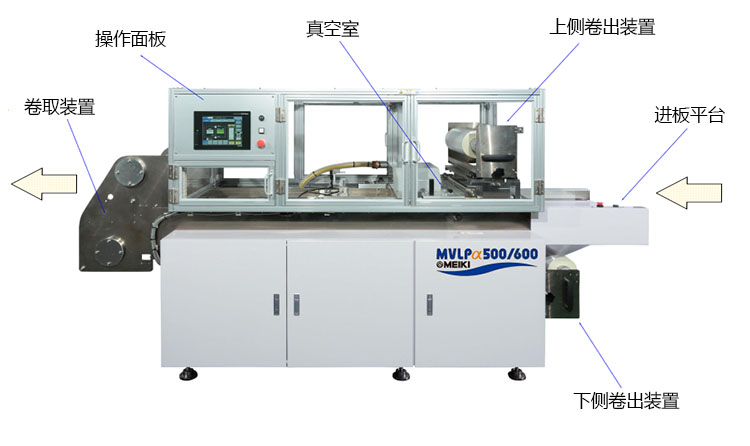

日本MEIKI MVLP@500/600真空压膜机名机制作所真空覆膜机
品名:MVLP真空压膜机
品牌:MEIKI日本名机
型号:MVLP@500/600
用途：载板或预贴好干膜的柔性电路板通过PET膜，从入口输送到真空段的腔体中，此时真空腔体中的下 热盘上升，并紧贴上热盘，形成密封空间。然后由设备附属的真空泵对密封空间进行抽真空，真空 度到达设定值后开始加压，同时加热。当加压的时间达到设定值后，下热盘下降，再通过PET膜将 板子输送到出料口，一个循环结束。按此流程周而复始，重复以上过程。
特点∶1. 在真空状态下进行贴膜，不会发生气泡。
2. 能够对制品进行全方位无差别的均匀加压。
3. 能够在制品的侧面加压防止膜或化学粘合剂流出。
4. 机身采用不锈刚材料，防止机器本身污染制品。
5. 加压采用特殊材质的硅胶垫保证细微部位的填埋性。
6. 操作系统采用名机专门开发的功能强大的VISTAC系统，具有良好操作性。
参数：
项目 规格 备注 型号 MVLP@500/600 真空压膜 成形压力 Max 1.0MPa 成形温度 Max 180℃ 温度精度 ±2.5% at 180℃ 保证范围60~180℃ 成形尺寸 510*600*3mm 热盘内到达真空度 < 4hPa/15sec 无载体膜 真空30秒·加压30秒
1周期用时1分30秒搬送膜 尺寸(直径*宽) Max φ250*570mm 芯管内径 φ76.2mm(3 inch) 机器整体 膜输送量 665mm 输送速度 60~180mm/sec 速度可变 输送精度 ±1mm 60mm/sec 总线 950mm±10mm 包括入口出口在内 机器尺寸(长x宽x高) 3165mm*1310mm*1700mm *大宽度2660mm 安全门、控制盘门打开时 机器重量 约2.8T 加热器电力 6kW(3kW x 2面) 真空装置电动机输出 1.8kW 日本BUSH制BA100B 油压装置电动机输出 2.2kW 大金工业制ecorich R 应用 液压油体积 0.12L(Formblin Y LVAC 25/6相当) 真空泵用 10L(ISO VG32 相当耐磨油) 液压泵用 电源 电源变压器:AC380V±10%,3相,50Hz
(贴膜机:AC200V±10%,3相,50Hz)总功率 13kW 压缩空气量 3Nm³/hr at 0.6MPa 干空气 -
